РЗА контролирует работу электроустановки и при возникновении аварийного режима должна своевременно отключить поврежденный участок, включить резервное питание или передать сигнал о неисправности.
Корректная работа РЗА зависит не только от исправности отдельных реле и устройств автоматики, но и от правильности уставок, вторичных цепей, измерительных трансформаторов и цепей управления коммутационными аппаратами.
Специалисты PROFENERGY проводят проверку, испытание и пусконаладку устройств релейной защиты и автоматики на объектах электроэнергетики.
Когда проводится проверка релейной защиты
Объем и периодичность испытаний определяются типом оборудования, условиями его эксплуатации, проектной документацией и требованиями действующих нормативных документов.
Состав услуги

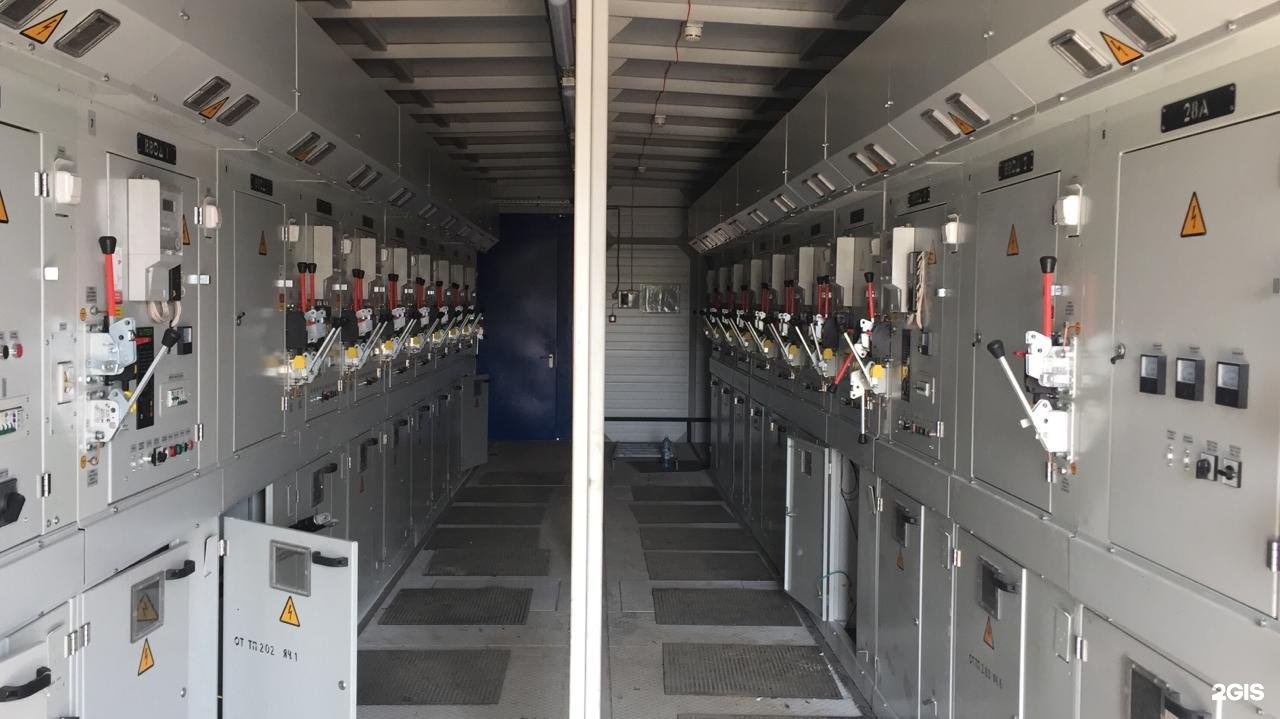

Какие работы проводятся
В состав проверки и наладки РЗА в зависимости от схемы электроустановки входят:
- проверка и наладка максимальной токовой защиты и токовой отсечки;
- проверка защиты от перегрузки и замыкания на землю;
- проверка автоматического повторного включения (АПВ);
- проверка автоматического включения резерва (АВР);
- проверка правильности монтажа, подключения и маркировки вторичных цепей;
- проверка цепей управления и действия защиты на отключение выключателей;
- проверка измерительных цепей трансформаторов тока и напряжения;
- испытание цепей вторичной коммутации и сопротивления изоляции;
- проверка работоспособности и настройка сигнализации РЗА;
- расчет и проверка уставок и электрических характеристик устройств защиты.
При испытаниях проверяется не только факт срабатывания защиты, но и соответствие ее фактических характеристик проектным и заданным параметрам.
Параметры и логика защиты
Что проверяют при испытании РЗА
При проверке РЗА оценивают не только сам факт срабатывания защиты, но и то, соответствует ли ее работа расчетным режимам конкретной электроустановки.
Для этого фактические параметры устройств защиты сопоставляют с проектными уставками, расчетными токами нагрузки и короткого замыкания, характеристиками трансформаторов тока, коммутационных аппаратов и смежных ступеней защиты.
Токовая отсечка
Оценивают, позволяет ли выбранная уставка быстро отключить близкое короткое замыкание и не распространяется ли зона ее действия на участки сети, которые должны отключаться другой защитой.
Селективность защит
При повреждении отходящей линии первой должна сработать защита этой линии, а защита вышестоящего участка должна оставаться резервной. Поэтому сравнивают токовые уставки и выдержки времени соседних ступеней защиты.
При проверке также контролируют:
- ток и время срабатывания устройств релейной защиты;
- параметры возврата реле;
- соответствие фактических характеристик заданным уставкам;
- достаточность чувствительности защиты при минимальных расчетных токах повреждения;
- работу вторичных цепей трансформаторов тока и напряжения;
- прохождение команды на отключение выключателя;
- работу блокировок, сигнализации, АПВ и АВР;
- логику и настройки микропроцессорных терминалов РЗА.
Если фактическое время или ток срабатывания отличаются от заданных параметров, защита срабатывает неселективно или не обеспечивает необходимую чувствительность, выполняют поиск причины и корректировку настроек с последующей повторной проверкой.
Итоговые документы
Сопутствующие измерения электролаборатории
Проверка релейной защиты и автоматики проводится вместе с другими испытаниями защитных систем:
Системы защиты
Комплексные испытания
Результаты проверки и испытаний
По результатам работ определяют соответствие устройств РЗА заданным уставкам и схеме электроснабжения, выявляют отклонения в работе защит, вторичных цепей и автоматики.
При необходимости выполняется корректировка настроек и повторная проверка срабатывания системы. Результаты проведенных измерений и испытаний фиксируются в протоколах и технической документации электролаборатории.
Почему стоит обратиться в PROFENERGY
Специалисты нашей компании имеют большой опыт в проектировании и строительстве объектов электроэнергетики, а также в проведении пусконаладки РЗиА. Мы имеем действующую лицензию Ростехнадзора до 2026 года на испытания линий до 220 кВ, а также оборудование, которое требуется для выполнения всех необходимых измерений.
Основные принципы нашей компании:
-
Работаем в строгом соответствии с требованиями нормативных документов
-
Организуем полный комплекс работ – сдаем проекты под ключ
-
Эффективно решаем задачи каждого клиента за счет индивидуального подхода
-
Предоставляем заказчикам полную достоверную информацию по проекту
-
Делаем гарантию на все проводимые работы
-
Осуществляем технический надзор за строительством и монтажом
Если у вас есть вопросы, можно задать их нашим менеджерам по телефону или через удобную форму на сайте. При заказе обратного звонка наш менеджер сам свяжется с вами через несколько минут.
Практическая информация
Вопросы и ответы
Какие документы нужны для проверки РЗА?
Для подготовки работ желательно предоставить однолинейную схему электроснабжения, проектные уставки защит, схемы вторичных цепей, данные трансформаторов тока и напряжения, коммутационных аппаратов и установленных терминалов РЗА. Если проверки уже проводились ранее, полезны предыдущие протоколы и техническая документация.
Состав исходных данных зависит от объекта и объема работ. Если часть документации отсутствует, специалисты электролаборатории уточняют необходимые параметры непосредственно перед проведением испытаний.
Нужно ли отключать электроустановку на время проверки РЗА?
Это зависит от схемы электроснабжения, типа защиты и программы испытаний. Для части проверок требуется вывод соответствующего присоединения, вторичных цепей или коммутационного аппарата из работы.
Порядок отключений определяют до начала испытаний с учетом режима работы объекта и требований электробезопасности. Если электроустановка должна продолжать работу, проверку по возможности планируют поэтапно.
Чем проверка РЗА отличается от пусконаладки?
При проверке РЗА измеряют фактические параметры устройств защиты и автоматики и сопоставляют их с заданными уставками, проектными значениями и расчетными режимами электроустановки.
Пусконаладочные работы обычно выполняют после монтажа, реконструкции или изменения схемы. Помимо проверки они могут включать настройку уставок, проверку логики работы терминалов, вторичных цепей, взаимодействия защит, АПВ, АВР, сигнализации и действия на коммутационные аппараты.
От чего зависит стоимость проверки релейной защиты и автоматики?
Стоимость зависит от количества присоединений и устройств РЗА, типа установленных реле или микропроцессорных терминалов, состава защит и автоматики, объема проверки вторичных цепей и необходимости настройки оборудования.
На трудоемкость также влияют состояние технической документации, доступность оборудования, необходимость отключений и наличие дополнительных пусконаладочных работ. Точный объем работ определяется после изучения схемы электроснабжения и состава оборудования объекта.
